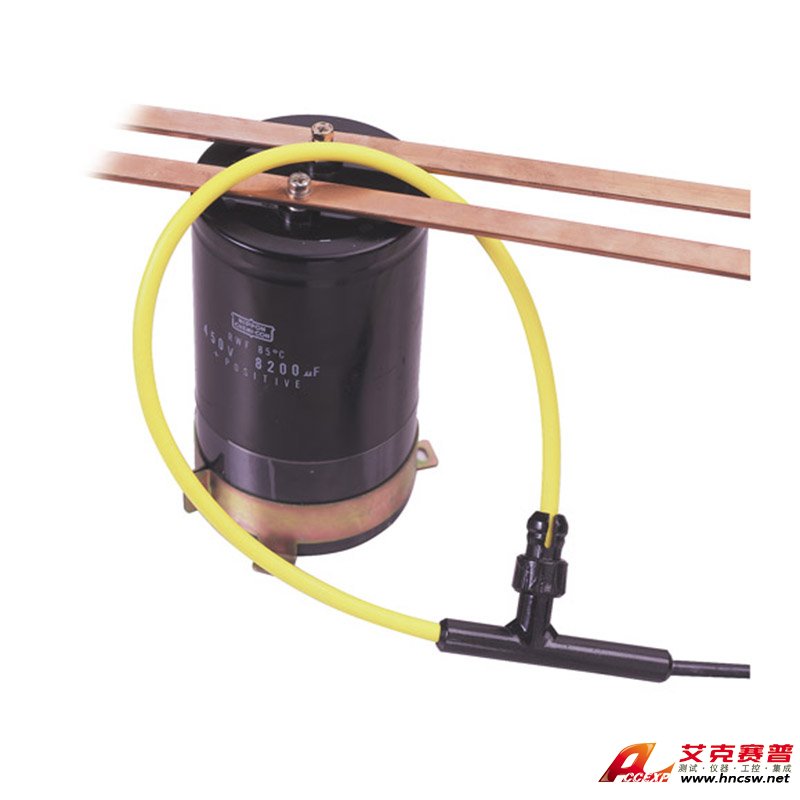

PEM CWT電流探頭 CWT低頻
名稱：其他儀器與工具
品牌：
型號：
簡介：CWT擴展大號流F requency（CWT LF）可與我們的標準來指定CWT。與 CWT 和 CWT Mini 一樣，CWT LF 是一種寬帶探頭，具有 MHz 范圍內的高頻帶寬。
申請服務
- 產品介紹
CWT擴展大號流F requency（CWT LF）可與我們的標準來指定CWT。
與 CWT 和 CWT Mini 一樣，CWT LF 是一種寬帶探頭，具有 MHz 范圍內的高頻帶寬。然而，擴展的低頻帶寬使 CWT LF 特別適合測量：
- 更長持續時間的電流脈沖——例如電解電容器放電或不對稱短路測試。
- 功率測量非常從10Hz低相位偏移誤差幾100kHz的
標準和批準
- CE 標志
- 設計符合 IEC61010-1
- PEM Ltd 是一家 ISO9001:2015 注冊公司
- 專利技術
表現
峰值電流：60A峰值到600kA峰值
輸出：±6.0V 峰值
高頻帶寬（-3dB）：6.5MHz（300mm線圈）、3.0MHz（700mm線圈）
低頻帶寬（-3dB）：因型號而異（請參閱數據表）
精度（典型值）：校準至±0.2%，導體位于 Rogowski 環路的中心
導體位置的典型變化±1.0% 讀數 (CWT LF)
導體位置的典型變化±2.0% 讀數 (CWT LF Mini)
工作溫度范圍：0℃ 至 +40℃ （積分器電子設備）
工作溫度范圍：0℃ 至 +40℃ （積分器電子設備）
–20℃ 至 +100℃ （線圈和電纜）
電纜長度（線圈到積分器）：2.5 或 4m（可定制長度）
電纜長度（線圈到積分器）：2.5 或 4m（可定制長度）
電源：選項“B”電池 4 x AA（1.5V 標準堿性電池）
Plus - 2.1mm 插座，用于 12V (±10%) DC 輸入
選項“R”可充電電池 4 x AA（1.2V NiMH 電池），帶有板載涓流充電電路。
加號 - 2.1mm 插座，用于 12V (±10%) DC 輸入
輸出負載：> 100.0 k ohm（用于額定精度）
對于帶有 CWT 標準線圈的 CWT LF
線圈長度：300、500、700 或 1000 毫米（可定制長度）
卷材厚度：最大 8.5 毫米
峰值線圈絕緣：10kV 峰值
特征
- 可追溯校準（包括證書）
- 薄的夾式 Rogowski 線圈，可輕松插入受限訪問的電路
- 非侵入式：僅通過幾個 pH 值加載被測電路
- 無磁性材料確保出色的線性度 < 0.05% 讀數
- 電隔離測量
應用
在過去的 10 年里，CWT LF 一直供應給世界各地的主要電氣工程公司和領先的研究機構。這種多功能儀器已用于多種應用，其中一些示例包括：
不對稱故障電流測量
電力系統中出現的不對稱故障電流通常包含一個緩慢指數衰減的直流分量，疊加了 50/60Hz 的波形。該圖顯示了典型的故障電流和 CWT300LF 探頭的輸出（峰值電流 60.0kA）。
CWT LF 范圍具有擴展的低頻帶寬，例如對于 CWT300LF，這是 0.008Hz。這限制了測量長持續時間脈沖時的失真。由于低頻帶寬導致的失真稱為“下降”失真，在CWT 技術說明中進行了討論。
由 CWT300LF 測量的典型不對稱故障電流
在顯示的波形中，CWT 300LF 準確測量了 50/60Hz 分量和 DC 衰減，產生的下垂偏移小于峰值電流的 0.8%。
由于指定了 LF (-3dB) 性能的高容差，CWT LF 下垂偏移是可預測的，甚至可以在后處理結果時進行補償。
功率（質量）測量
與LFR 探頭一樣，CWT LF 最常見的應用可能是功率測量，其中探頭通常與功率分析儀結合使用。
CWT LF 具有：
- 從 10Hz 到幾個 100kHz 的極低相位誤差
- 非常低的本底噪聲。
- 易于使用，夾在線圈周圍
- 出色的線性度
- 導線在回路中的位置具有良好的精度。
CWT LF 與 LFR 的不同之處在于它具有：
- 更高的額定電流
- 在幾 kHz 范圍內具有更好的相位誤差（在 MHz 范圍內具有更高的截止頻率）
- 在 > 3000A 時具有更好的低頻性能
CWT LF 系列能夠測量頻率甚至低于 1Hz 的大電流、開啟時間為幾毫秒的 PWM 波形或持續時間長的單次脈沖。
與電流互感器或其他磁性傳感器不同，Rogowski 線圈不受 It 產品的限制，沒有使 CWT 飽和的磁性材料，可以測量低頻大電流，例如在高功率整流器、電解電容器放電和制動斬波器中遇到的電流。
其他應用包括：
- 大電流極低頻應用
- 故障電流
- 脈沖電源應用
