R&S ZNH手持式矢量網絡分析儀
名稱：網絡分析測試儀
品牌：
型號：
簡介：R＆S ZNH是一款完整的兩端口手持式矢量網絡分析儀，可提供單端口電纜和天線測量以及完整的兩端口S參數測量?；谟|摸的界面易于操作，配置概述菜單使測量準備更加高效。NHZNH的外形尺寸可能很小，但在每個細節上都是完整的，并具有高性能和所有關...
申請服務
- 產品介紹
R＆S ZNH是一款完整的兩端口手持式矢量網絡分析儀，可提供單端口電纜和天線測量以及完整的兩端口S參數測量。基于觸摸的界面易于操作，配置概述菜單使測量準備更加高效。NHZNH的外形尺寸可能很小，但在每個細節上都是完整的，并具有高性能和所有關鍵功能。
主要參數
- 頻率范圍從30 kHz到4/8/18 / 26.5 GHz
- 使用基本儀器進行單端口電纜和天線測量
- 使用基本儀器測量S參數（S 11，S 12，S 21，S 22）
- 100 dB（典型值）動態范圍，用于濾波器和天線隔離測量
- 非反射式顯示屏，小巧的外形，堅固的外殼（IP51）
特點與優勢
四個接收器架構
先進的RF體系結構可訪問最新的校準類型

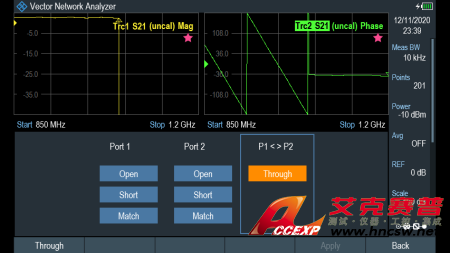

四接收機體系結構由端口1和端口2上的專用參考接收機和測試接收機組成。這使得R＆S®ZNH可以支持更高級的校準類型，例如，未知，直通，短路和短路。匹配（UOSM）校準。對于在測試端口具有不同輸入或輸出連接器類型的DUT，此校準非常有用。
兩個端口之間的切換最少，并且復雜的校準（例如UOSM）
緊湊型動力室
R＆S®ZNH的便攜性和小尺寸使其非常適合現場測量。
R＆S®ZNH還具有以下功能，可提供高性能：
- 30 kHz至4/8/18 / 26.5 GHz的寬頻率范圍可支持廣泛的應用
- 高達100 dB（典型值）的高動態范圍，可測量較大的電平變化
- 歸因于0.0015 dB至0.0040 dB（典型值）的低跟蹤噪聲幅度（RMS）和0.02°至0.04°（典型值）的低跟蹤噪聲相位（RMS），具有很高的精度
- 兩個端口均內置接收器步進衰減器，可在0 dB至15 dB的范圍內以5 dB步進進行調節
操作簡單
多點觸摸屏，遠程控制和測量向導，帶給您最佳的用戶體驗
多點觸摸屏提供了智能手機上可用的標準捏合縮放功能。R＆S®ZNH支持典型的電話控制手勢，可幫助用戶感到賓至如歸。即使操作員無法直接訪問儀器，也可以使用免費的PC，Android和iOS遠程控制應用程序進行無縫操作。此外，測量向導還可以通過自動測試序列簡化測量，加快測試過程并減少人為錯誤的可能性。
電容式觸摸屏; 直觀的操作，無需顯示器校準
配置簡單
使用配置概述菜單進行簡單快速的設置
R＆S®ZNH同時具有按鍵，旋鈕和觸摸屏控件。按鍵大且間隔開，戴著手套時易于操作。
電容式觸摸屏提供了一種新型的用戶體驗：
- 與屏幕上的元素直接交互
- 快速訪問菜單
- 改變頻率和跨度
- 添加/移動/刪除標記
用戶定義的校準序列提供了一種靈活的方法
易于增值
全面的標準功能和簡單的訂購
流程R＆S®ZNH基本單元包括：
- 故障距離測量
- 單端口電纜損耗測量
- 反射測量
- 傳輸測量
- 四個S參數（S 11，S 12，S 21，S 22）
當需要其他功能時，這些選件易于訂購。所有選項都可以透明，獨立地訂購，這意味著無隱藏成本，訂購時也不會造成混亂。
標配了四個S參數測量值。
可用型號
| 型號名稱 | 頻率范圍 | 端口數 | CAT功能 | S參數 | 射頻連接器 |
|
ZNH4
|
4 GHz | 2 | 標準 | 標準 | ñ |
|
ZNH8
|
8 GHz | 2 | 標準 | 標準 | ñ |
|
ZNH18
|
18 GHz | 2 | 標準 | 標準 | ñ |
|
ZNH26
|
26.5 GHz | 2 | 標準 | 標準 | 電腦3.5mm |
