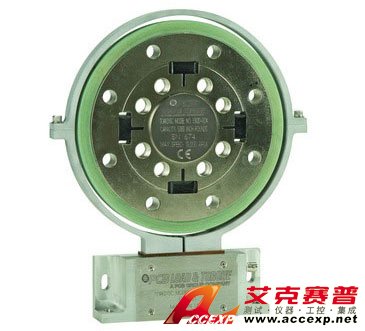

美國PCB 5308D-01A扭矩測試系統TTORKDISC

美國PCB 5308D-01A扭矩測試系統TTORKDISC

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 5308D-01A扭矩測試系統TTORKDISC，16位遙測系統，10k in-lb / 833 ft-lb（1.1 kN-m）額定容量，200％靜態過載保護，最大10,000 RPM，鋼合金

  • 產品介紹
美國PCB 5308D-01A扭矩測試系統TTORKDISC，16位遙測系統，10k in-lb / 833 ft-lb（1.1 kN-m）額定容量，200％靜態過載保護，最大10,000 RPM，鋼合金

美國PCB 5308D-01A扭矩測試系統TTORKDISC參數：
測量范圍：10000英寸磅（1130 Nm）
溫度范圍：+32至+185°F（0至+85°C）
扭轉剛度：33500 kin-lb /弧度（3785 kN-m /弧度）
過載極限：35000英寸磅（3955 Nm）
外殼材料：鋼合金
重量：10磅
美國PCB 5308D-01A扭矩測試系統TTORKDISC


性能
測量范圍（滿量程容量） 10000磅 1130 Nm
準確性 ±0.10％FS ±0.10％FS [4]
頻率范圍（-3 dB） 0至8500 Hz 0至8500 Hz
過濾器類型（高通） 2極巴特沃思 2極巴特沃思 [5] [6]
過濾器類型（低通-抗鋸齒） 8極橢圓 8極橢圓
電壓輸出（通道A-交流耦合） ±10伏 ±10伏
電壓輸出（通道B-直流耦合） ±10伏 ±10伏
增益（通道A） 1-16分貝 1-16分貝
增益（通道B） 0.3-1.3分貝 0.3-1.3分貝
數字輸出 QSPI QSPI [1]
最大負荷（軸向） 1350磅 6.0千牛 [2] [3]
最大負載（橫向） 1650磅 7.3千牛 [2] [3]
最大力矩 5000英寸磅 565牛頓米 [2] [3]
環境因素
過載極限（螺栓接頭滑移） 35000磅 3955 Nm [7]
過載極限（故障） 40000磅 4519 Nm
過載限制（安全） 30000磅 3390 Nm
溫度范圍（轉子/定子-工作） +32至+185°F 0至+85°C
溫度范圍（轉子補償） +70至+170°F +21至+77°C
溫度范圍（接收器-工作） 0至+122°F -17.7至50°C
溫度對輸出的影響（系統-在補償范圍內） 0.002％FS /°F 0.0036％FS /°C
溫度對零平衡的影響（系統-補償范圍內） 0.002％FS /°F 0.0036％FS /°C
位置靈敏度（傳感器旋轉180°） ≤0.1％FS ≤0.1％FS
電的
所需功率 9至18 VDC 9至18 VDC [8]
數字分辨率 16位 16位
數字采樣率 26484個樣本/秒 26484個樣本/秒
模擬分辨率（基于±10 V FSO和16位分辨率） 0.31毫伏 0.31毫伏
物理
最大速度 10000轉 10000轉
允許的軸向浮動（轉子到定子） 0.25英寸 6.4毫米
允許的徑向浮動（轉子到定子） 0.25英寸 6.4毫米
旋轉慣量（不帶適配器） 0.24英寸磅/秒2 0.027 Nm /秒2
動平衡 根據ISO G 2.5 根據ISO G 2.5
扭轉剛度 33500千磅/弧度 3785 kN·m /弧度
扭轉角（在滿量程下） 0.017° 0.017°
外殼材料（傳感器） 鋼合金 鋼合金
重量（轉子/傳感器） 10磅 10磅
