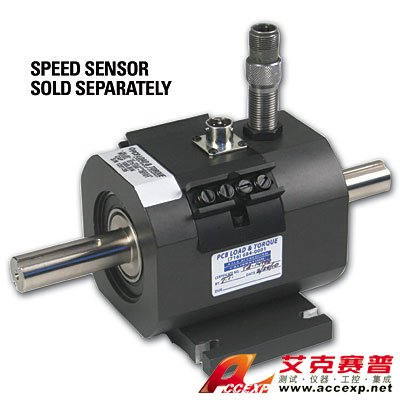

美國PCB 3125-01A旋轉扭矩傳感器，額定容量5,000 in-lb / 417 ft-lb（565 Nm），100％靜態過載保護，3 1/2 mm（1 1 / 2-in）軸
美國PCB 3125-01A旋轉扭矩傳感器參數：
測量范圍：5000英寸磅（565 Nm）
靈敏度：2.0 mV / V
非線性度：<= 0.1％FS
安裝：鍵軸
最高速度：7900 RPM
|
性能 |
|
測量范圍（滿量程容量） |
5000英寸磅 |
565牛頓米 |
|
|
靈敏度（額定容量時的輸出） |
2.0毫伏/伏 |
2.0毫伏/伏 |
[1] |
|
非線性 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
磁滯現象 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
不可重復性 |
≤0.05％FS |
≤0.05％FS |
[2] |
|
環境因素 |
|
過載極限 |
10000磅 |
1130 Nm |
|
|
溫度范圍（工作） |
0至200°F |
-18至93°C |
|
|
溫度范圍（補償） |
70至150°F |
21至66°C |
|
|
溫度對輸出的影響（最大） |
±0.002％讀數/°F |
±0.0018％讀數/°C |
[3] |
|
溫度對零平衡的影響（最大） |
±0.002％FS /°F |
±0.0018％FS /°C |
[3] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
|
|
勵磁電壓 |
20 VDC或VAC rms |
20 VDC或VAC rms |
[4] |
|
絕緣電阻 |
> 5000兆歐 |
> 5000兆歐 |
|
|
零余額 |
≤2％FS |
≤2％FS |
[2] |
|
電橋電流（5 VAC時） |
50毫安 |
50毫安 |
|
|
物理 |
|
尺寸-軸長 |
11.00英寸 |
279.4毫米 |
[5] |
|
尺寸-外殼長度 |
5.25英寸 |
133.4毫米 |
[5] |
|
尺寸-房屋高度 |
4.50英寸 |
114.3毫米 |
[5] |
|
尺寸-軸直徑 |
1.50英寸 |
38.1毫米 |
[5] |
|
尺寸-軸鍵槽 |
3/8英寸 |
9.5毫米 |
[5] |
|
重量 |
9.5磅 |
4.4公斤 |
|
|
安裝 |
鍵軸 |
鍵軸 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
筑屋材料 |
鋁 |
鋁 |
|
|
軸材料 |
合金鋼 |
合金鋼 |
|
|
電連接器 |
PT02H-10-6P |
PT02H-10-6P |
|
|
電氣連接位置 |
最佳 |
最佳 |
|
|
最大速度 |
7900轉 |
7900轉 |
|
|
