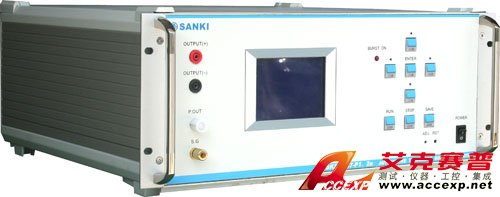

SANJI SKS-7637-P3車載電子抗擾度測試系統
名稱：頻譜分析儀
品牌：
型號：
簡介：SANJI三基SKS-7637-P3車載電子抗擾度測試系統依據最新版國際標準ISO 7637-3:2007《除電源線外，在其他線路上通過容性和感性耦合的電瞬變干擾傳送》研制，ISO 7637-3:2007標準中規定了兩種冒充，分別是高速脈沖...
申請服務
- 產品介紹
SANJI三基SKS-7637-P3車載電子抗擾度測試系統依據最新版國際標準ISO 7637-3:2007《除電源線外，在其他線路上通過容性和感性耦合的電瞬變干擾傳送》研制，ISO 7637-3:2007標準中規定了兩種冒充，分別是高速脈沖和低速脈沖，前者的高速上升時間和相對較高的重復率對了解電子線路，尤其是I/O線路的抗干擾能力非常重要，而低速脈沖對了解設備的抗干擾能力也有一定參考作用。
SANJI三基SKS-7637-P3車載電子抗擾度測試系統同時在耦合方式上提出了容性耦合（CCC）、感性耦合（ICC）和直接耦合（DCC）的方式。
|
發生器P3快速脈沖波形參數
|
||
|
參數
|
12V系統
|
24V系統
|
|
US
|
±10V～±200V（±10%），步長為1V
|
|
|
Ri
|
50Ω
|
|
|
td
|
150ns±50ns
|
|
|
tr
|
5ns±1.5ns
|
|
|
t1
|
0.5kHz-20kHz（±2%），步長為 0.5kHz
|
|
|
t4
|
1ms-100ms（±10%），步長為1ms
|
|
|
t5
|
0.05s-99.99s（±10%），步長為0.01s
|
|
|
發生器P3慢速脈沖波形參數
|
||
|
參數
|
12V系統
|
24V系統
|
|
Us
|
CCC方式：Us: ±8V～±200V（±10%），步長為1V
|
|
|
ICC方式：Us: 1V～10V（±10%），步長為1V
|
||
|
Ri
|
2Ω
|
|
|
td
|
50us±5us
|
|
|
tr
|
≤1us
|
|
|
t1
|
0.5s-99s（±10%），步長為0.5s
|
|
|
電纜與耦合夾之間的耦合電容
|
100～200pF
|
|
適用的線束直徑范圍
|
4～ 40mm
|
|
脈沖電壓的絕緣強度
|
≥200V
|
|
阻抗（不帶試驗線束時）
|
50Ω±5Ω
|
|
ICC耦合脈沖特性
|
||
|
12V系統
|
24V系統
|
|
|
td
|
7us±30％
|
|
|
tr
|
≤1.2us
|
|
