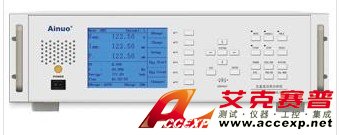

艾諾 AN8726H 多通道交直流功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：艾諾 AN8726H多通道交直流功率分析儀，0.2mA測量，0.1mW分辨率，諧波、電能量。 艾諾 AN8726H主要特點： ★ 1-6測量單元可選，滿足多通道負載測量需求； ★ 最小測量電流可達0.2mA，滿足待機功耗測量需求； ★ 電壓...
申請服務
- 產品介紹
艾諾 AN8726H多通道交直流功率分析儀，0.2mA測量，0.1mW分辨率，諧波、電能量。
艾諾 AN8726H主要特點：
★ 1-6測量單元可選，滿足多通道負載測量需求；
★ 最小測量電流可達0.2mA，滿足待機功耗測量需求；
★ 電壓、電流、功率交直流兩用；
★ 可靈活配置為三相功率分析儀，三相三/三相四兼容，滿足變頻器等負載輸入輸出效率測量；
★ 交直測量，適用于非標準波形負載測量；
★ 瞬態測量功能，可實現峰值等測量；
★ 外部信號觸發功能，可實現浪涌電流測試；
★ 量程1%-120%內均可保證測量精度，滿足波峰因數比較高的負載測量；
★ 諧波分析功能，可實現50次諧波測量；
★ 電壓/電流變比功能，可滿足大電壓/大電流測試需求；
★ 外部測量接口功能，可外接鉗形電流互感器，滿足現場測量需求；
★ 測量參數超限聲光報警，配以開關量輸出，滿足外部聯機控制需求。
艾諾 AN8726H主要特點：
★ 1-6測量單元可選，滿足多通道負載測量需求；
★ 最小測量電流可達0.2mA，滿足待機功耗測量需求；
★ 電壓、電流、功率交直流兩用；
★ 可靈活配置為三相功率分析儀，三相三/三相四兼容，滿足變頻器等負載輸入輸出效率測量；
★ 交直測量，適用于非標準波形負載測量；
★ 瞬態測量功能，可實現峰值等測量；
★ 外部信號觸發功能，可實現浪涌電流測試；
★ 量程1%-120%內均可保證測量精度，滿足波峰因數比較高的負載測量；
★ 諧波分析功能，可實現50次諧波測量；
★ 電壓/電流變比功能，可滿足大電壓/大電流測試需求；
★ 外部測量接口功能，可外接鉗形電流互感器，滿足現場測量需求；
★ 測量參數超限聲光報警，配以開關量輸出，滿足外部聯機控制需求。
|
技術參數
|
AN8726H | AN8702H |
| 測量通道 | 1～6通道 | 1通道 |
| 電壓額定量程及范圍 | 60V/300V/600V，（1％～120％）×額定量程 | |
| 電流額定量程及范圍 | 20mA/200mA/2A/20A ，（1％～120％）×額定量程 | |
| 電壓/電流測量精度 | DC：±（0.2%×顯示值+0.3%×量程） | |
| ±（0.1%×顯示值+0.1%×量程）（45Hz≤f≤66Hz） | ||
| ±（0.1%×顯示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz） | ||
| 有功功率測量范圍 | 0.0001~12kW | |
| 有功功率測量精度 | DC： ±（0.3%×顯示值+0.3%×量程） | |
| PF＝1 ±（0.1%×顯示值+0.1%×量程）（45Hz≤f≤66Hz） | ||
| ±（0.3%×顯示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz） | ||
| PF＝0 在PF＝1的基礎上增加讀數×0.2% | ||
| 0＜PF＜1 在PF＝1的基礎上增加讀數×tanΦ×0.2% | ||
| （注：Φ——電壓與電流間的相位差） | ||
| 功率因數測量范圍及精度 | 0.100 ～1.000 ±0.02 （電壓/電流幅值均大于相應量程的20％） | |
| 諧波測量 | 45～65Hz：1-50次諧波含量 | |
| 頻率測量范圍 | DC； 10 ~1000Hz | |
| 頻率測量精度 | ±（0.1％×顯示值）（電壓/電流幅值均大于相應量程的20％） | |
| 電能量測量范圍及精度 | 0～9999.9kWh，±（0.5％×顯示值）（累計大于10000字） | |
| 電能量累計時間及精度 | 0～999小時59分59秒 ±1秒/小時 | |
| 外形尺寸W×H×D（mm） | 483×132.5×550 | 400×160×395（底腳未支起）； |
| 400×190×395（底腳已支起） | ||
| 整機重量 | 約12.5kg |
約12.5kg
|
