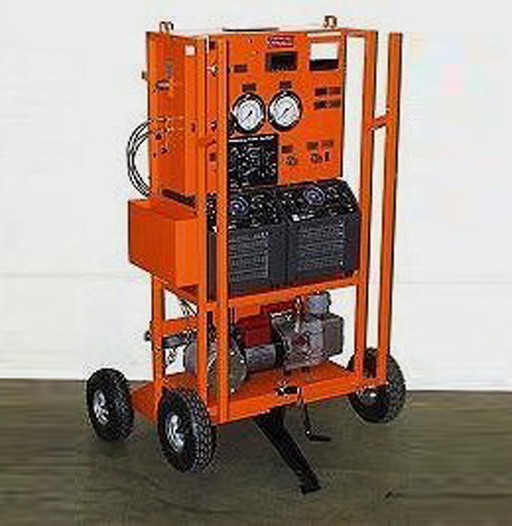

HVQZ氣體回收裝置
名稱：氣體測試儀
品牌：
型號：
簡介：一、概述 SF6 氣體回收凈化充放裝置是用于 SF6 氣體絕緣電力改備的制造，使用運行及科研等部門對電器設備充入 sF6 氣體，并從使用或試驗的電器中回收 SF6 氣體，同時進行凈化處理。對各種電器設備進行抽真空，也可用于某些稀有或貴重氣體...
申請服務
- 產品介紹
一、概述
SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電力改備的制造，使用運行及科研等部門對電器設備充入sF6氣體，并從使用或試驗的電器中回收SF6氣體，同時進行凈化處理。對各種電器設備進行抽真空，也可用于某些稀有或貴重氣體的回收。
HVQZ系列型SF6氣體回收裝置適用于各種電壓等級的斷路器及GIS等。
該裝置具有如下主要功能：
1、對裝置本機以及電器設備、儲罐、抽真空和真空度的測量；
2、對電器設備中的SF6氣體進行回收；
3、對回收和回充的SF6氣體進行干燥、凈化處理；
4、給電器開關回充SF6氣體；
5、對SF6氣體進行壓縮液態貯存。
二、主要技術性能指標
（1）型式：移動式
風冷式
（2）工作原理：
a、使用壓縮機壓力液化SF6氣體。
b、熱交換器和風扇輔助氣體回收和回充。
c、充氣時經緩沖氣化充入。
（3）L作環境溫度：
（4）主要性能及技術參數（見下表）
|
序號 |
|
HC-50 |
HC-100 |
HC-200 |
HC-300 |
單位 |
||
|
1 |
裝置極限真空度 |
＜10 |
Pa |
|||||
|
2 |
裝置抽真空速率 |
15 |
15 |
30 |
70 |
L/S |
||
|
3 |
裝置充氣速率 |
＞5 |
＞6 |
＞6 |
＞8 |
m3/h |
||
|
4 |
裝置回收初壓力 |
≤0.8 |
MPa |
|||||
|
5 |
裝置回收終壓力 |
1-5 |
KPa |
|||||
|
6 |
裝置回收壓縮速率 |
16 |
22 |
40 |
m3/h |
|||
|
7 |
裝置年泄漏率 |
＜1 |
% |
|||||
|
8 |
裝置最高貯壓力 |
3.8 |
MPa |
|||||
|
9 |
儲罐規格 |
|
m3 |
|||||
|
10 |
外形尺寸 |
1600×900×1400 |
1680×980×1680 |
1800×1050×1800 |
1900×1100×1800 |
Mm |
||
|
11 |
設備重量 |
1000 |
1100 |
1300 |
1800 |
kg |
||
注：本系列回收裝置均帶有真空加熱再生精制過濾器，用戶對產品有特殊要求，本公司可設計制造適用您的特殊型裝置。
(5)氣體回收質量，符合GB8905-88標準、IEC標準。
(6)噪聲：≤75dB聲壓級
(7)壓縮貯存方式：常溫液態
(8)電源：交流三相 380V±10％、50HZ
